유아사가 독자적으로 개발한 미세 다공성 박막(유아사
맴브랜 필터)을 사용한 대용량 여과 모듈의 상품명입니다.
유아사 침지형 모듈은 폭기조에 침지시킨 정밀 여과막에서 고액 분리함으로써, 박테리아나 미립자를 제거하여 안정된 처리수를 얻을 수 있습니다.
|
| |
 |
| ← 막 엘리멘트 |
| |
← |
|
|
|
|
| |
 |
| |
 |
| |
|
| |

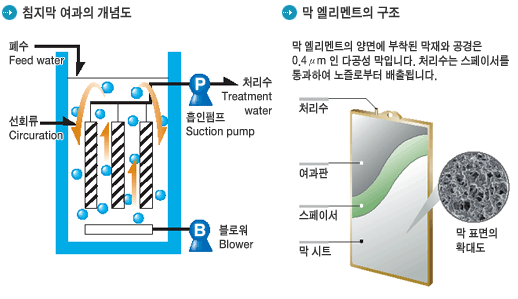

 침지·막분리 방식 |
| |
|
유아사 침지형 모듈은, 모듈을 처리수조 내부에 흡인 또는 중력에 의한 여과를 실시합니다. 막 표면에서는 현탁 입자가 활성 여과막을 형성하고, 처리조 내의 하부로부터 에어레이션(airation) 세정이 막의 폐색을 방지하기 때문에 배수 중에서도 장기간에 걸친 운전이 가능합니다. |
| |
|
| |
설치 면적의 대폭적인 감소 |
| |
|
활성오니를 고농도로 운전할 수 있어 폭기조가 작아지며, 또 침전조·오니 농축조가 불필요하기 때문에 시설이 콤팩트해집니다. |
| |
|
|
| |
|
운전비용의 감소 |
| |
|
활성오니처리를 위한 폭기와 막 엘리멘트 세정을 겸용함으로써 에너지 절약을 구현하고 있습니다. |
| |
|
|
| |
|
유지관리의 용이성 |
| |
|
정밀여과이므로 SS가 없는 안정된 수질을 얻을 수 있으며, 중수로 재이용할 수 있습니다. 또한, 운전관리는 막 차압이나 간단한 수질 분석만으로 용이하게 할 수 있습니다. |
| |
|
| |
|
 |
| |
|
|
| |
|

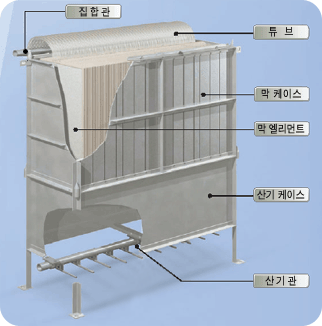

침지형 모듈의 구성 |
| |
|
막 유니트는 여과판의 양측에 미세한 다공성 막을 부착한 막 엘리멘트와 그 내측으로부터 처리수를 뽑아내는 튜브 및 집합관과, 다수의 막 엘리멘트를 수납하는 막 케이스 그림 하부의 산기관과 산기 케이스로 구성되어 있습니다. 막 엘리멘트는 1매씩 빼낼 수 있으며, 점검·교환도 간단히 할 수 있습니다. |
| |
|
|
| |
|

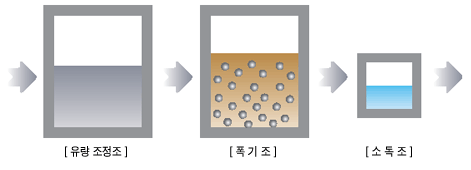

막분리 활성오니법의 기본플로우 |
| |
|
※ 고도 처리의 경우 : 폭기조가 탈질조·소화조가 됩니다. |
|
| |
 |
| |
합병정화조 |
| |
중수도 |
| |
축산배수처리 |
| |
반도체공장 배수처리 |
| |
하수·배설물 처리 |
| |
일반공장 배수 처리 |
|
| |
 |
| < 막 엘리멘트 사양 > |
| 항목 |
단위 |
형식 |
| TC10A05 |
TC05A05 |
TC03A02 |
| 유효 막 면적 |
㎡ |
0.8 |
0.4 |
0.1 |
| 외형치수 |
mm |
W490 x H1000 x T6 |
W490 x H490 x T7.5 |
W240 x H340 x T7.5 |
| 공칭공경 |
μm
|
0.25 |
| 표준여과유속 |
m3/m2 ·day |
0.3
~ 0.5 |
| 재질 |
|
막：합성
수지, 스페이서-：폴리에스텔, 판：ABS |
| 사용온도범위 |
℃ |
2 ~
38 |
| 사용압력범위 |
kPa |
- 4.9
x 104 ~ 0 |
| 적용pH범위 |
|
3 ~
10 |
|
| ※ 배수처리량, 처리조건에 따라 막 모듈을 선정합니다. |
| |
| < 막 모듈 형식(예) > |
| 형식 |
엘리멘트 매수 |
막 면적(㎡ ) |
치수 (길이 x 폭 x 높이) (mm) |
| TC10A05-50 |
50 |
40 |
950 x 750 x 1520 |
| TC10A05-75 |
75 |
60 |
1300 x 750 x 2047 |
| TC10A05-100 |
100 |
80 |
1650 x 750 x 2047 |
| TC10A05-125 |
125 |
100 |
2000 x 750 x 2047 |
| TC10A05-150 |
150 |
140 |
2350 x 750 x 2047 |
| TC10A05-200 |
200 |
160 |
3100 x 750 x 2047 |
| TC10A05-300 |
300 |
240 |
2350 x 750 x 3500 |
| TC10A05-400 |
400 |
320 |
3100 x 750 x 3500 |
|
| |
|
| |
| |
